滲碳件熱處理工藝

文章來源：sjzwx 更新時間：2015-02-06 09:39:07

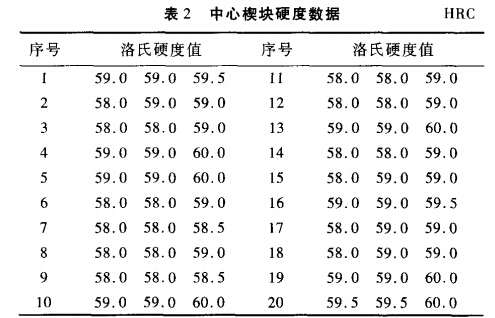

    滲碳件在滲碳前要進行（保護氣氛）正火十髙溫回火的預備熱處理，目的是為了獲得均勻分布的金相組織、消除鍛造應力及鍛件各向異性、防止淬火后開裂和變形。滲碳件中心楔塊外形復雜，減重孔深，底部相對于前部叉口的截面尺寸變化大，如果熱處理不當，很容易造成開裂。針對中心楔塊外形復雜、硬度公差范圍小和滲層要求高的難點，制定了合理的熱處理工藝。綜合考慮強滲階段、擴散階段的碳勢和保溫時間，為了達到最佳配比，適當降低強滲階段的碳勢，延長擴散階段的保溫時間，有效地提高了滲層性能。另外，擴散結束后降溫、保溫一段時間后出室，然后再緩冷出爐，可以有效防止中心楔塊滲碳后由于冷卻過快而開裂。滲碳后再進行高溫回火，回爐后空冷，然后淬火、回火。用此工藝累計生產中心楔塊十幾萬件，無一開裂，層深和硬度等皆達到內控指標要求。表2為隨機抽取的20件中心楔塊硬度數據。
