8000mm鍛件工藝圖設計

文章來源：sjzwx 更新時間：2015-05-15 09:56:10

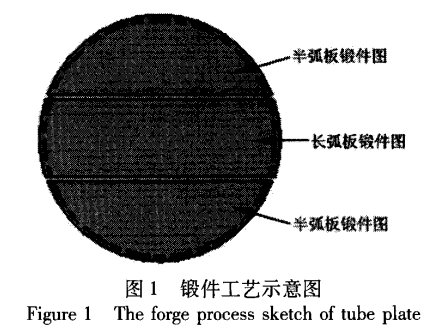

    8000mm特大型管板鍛件直徑大，重量重，超出了185MN油壓機的生產能力，采用整體成形難度極大，只能采取分段成形。以前，對于規格相對較大的管板鍛件通常鍛成方板，然后拼焊成形。顯然，若采用該種成形方法，鍛件重量大、成本高，因此必須提出一種新的鍛件工藝圖：既能保證鍛件內部空洞疏松等缺陷得到壓實焊合，又能降低鍛件成本，滿足客戶鍛件減重的要求。基于此，我們優化了鍛件工藝圖并充分利用金屬流動規律，提出了分三段成形，即：中間長弧板成形+兩端半弧板成形，鍛件形狀最大限度的接近零件形狀的工藝設計方法，極大的減輕了鍛件工藝重量，降低了鍛件制造成本。鍛件工藝示意圖見圖1。
