12A504g合金搖臂模鍛件的研發工藝解析

文章來源：sjzwx 更新時間：2015-02-12 13:35:05

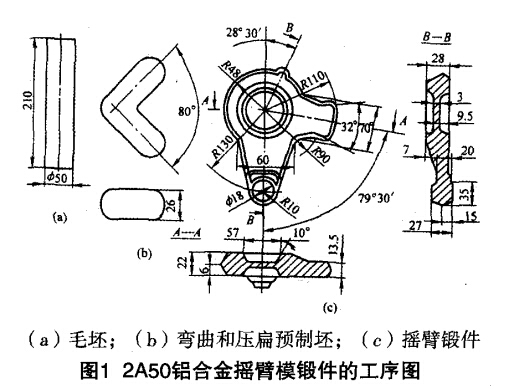

    飛機用2A50鋁合金搖臂模鍛件的工序圖示于圖1。2A50合金為鋁銅系(2XXX系)鋁合金，鍛件重量0．68kg，模鍛斜度7。，錯移量不大于0．5ram。這個模鍛件的生產特點是生產過程中采用兩種曲柄壓力機，即機械壓力機和偏心壓力機來進行鍛壓生產。主要工序說明如下：

    (1)毛坯和下料：直徑50mm的棒材用圓盤鋸切成210mm±lmm的毛坯。

    (2)加熱：在回轉電爐中加熱至460~C，并保溫50min。

    (3)彎曲：在2500kN偏心壓力機的彎曲模槽內彎曲8O。，并在該壓力機的壓扁平臺上壓扁至高度26mm；終鍛溫度不低于350~C，空冷。

    (4)模鍛：鍛模預熱至100℃以上，預制坯加熱至460~C，在25MN機械壓力機的模鍛模槽中模鍛，終鍛溫度不低于350~C，空冷。

    (5)切邊：在2500kN偏心壓力機上冷切邊。

    (6)熱處理、腐蝕、清除缺陷，檢查。
