大型偏心軸鍛件的試制生產

文章來源：sjzwx 更新時間：2015-07-21 09:18:26

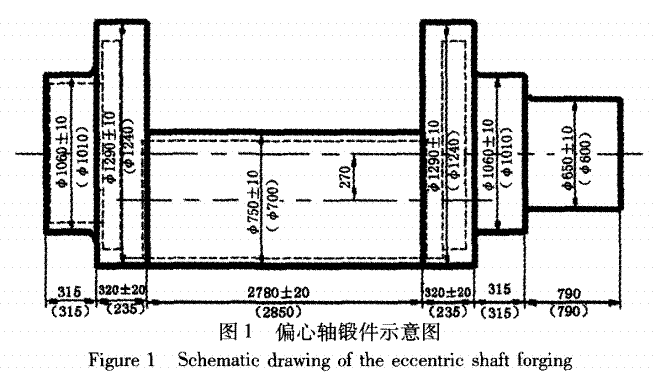

    l偏心軸簡介該偏心軸鍛件兩法蘭直徑1290mm，桿部直徑750mm,偏心距70mm,毛坯23.7T,是公司迄今為止生產的外形尺寸最大的偏心軸鍛件,如圖1.

    2鍛造難點

    2．1該偏心軸法蘭直徑與桿部相差540mm。成形桿部時，法蘭會受到巨大的拉縮，導致法蘭直徑變小。號印前坯料的直徑尺寸尤為重要。

    2．2該偏心軸法蘭與桿部有一邊同面，號印時，號印刀數的確定至關重要，其既可以減少對法蘭的拉縮，又可以減小法蘭與桿部的余面。

    2．3由于該偏心軸鍛件法蘭與桿部有一邊處于同一面，鍛造過程中該邊始終不變形，屬于不對稱變形，其勢必會使中間的桿部因變形而不斷增長，而不變形的一面長度不變，從而使兩法蘭向外倒，成為“八”字形，造成法蘭寬度不夠，導致產品報廢。

    3工藝方案

    3．1號印時，采用坯料壓成八方號印，坯料尺寸較鍛件毛坯尺寸大160mm。號印刀數確定為5刀，先號印三刀深，后號印兩刀淺。

    3．2鍛造過程中先成形桿部。桿部鍛造時采用拔四方的方法鍛造，使四方的一條棱與八方(法蘭)的一條棱始終處于同一水平面。鍛造中由于不對稱變形，當兩法蘭出現向外倒的情形時及時搭建校正平臺，使法蘭垂直。

    4結論

    (1)號印時，三刀深印的號印深度達200mm，成形法蘭時法蘭直徑只比號印前小50mm，深度號印有效地減小了桿部壓下時對法蘭造成的拉縮。兩刀淺印，因最先號印的三面壓下時，后號印的兩面會有變形，印痕也會變形，故號淺印。

    (2)拔長桿部時采用上下平砧拔四方的方法較之上平砧、下平臺方法更有效地提高了拔長效率。

    (3)為將向外倒的法蘭校正，鍛造中間桿部時先將最中間一段直徑不斷壓小，解決桿部直徑太粗而無法校正的問題。

(4)法蘭校正時要分多次進行，發現法蘭外倒即要馬上進行校正，以免法蘭外倒嚴重后無法校正。
